Установка окон в здании из сэндвич-панелей отличается от монтажа в кирпичных или бетонных стенах. Здесь важны не только правильное закрепление рамы, но и корректное устройство узлов примыкания, гидро- и пароизоляции, а также грамотная отделка откосов. От этих деталей зависит, не будет ли конденсата, промерзания и сквозняков в холодное время года.
В этой инструкции разберём, как выполнить монтаж окон в сэндвич-панелях своими силами или проконтролировать работу подрядчика: от подготовки проёма до финишной отделки откосов. Материал пригодится и владельцам ангаров и складов, и тем, кто строит быстровозводимые здания и дома из сэндвич-панелей.
Особенности монтажа окон в зданиях из сэндвич-панелей
В отличие от тяжёлых конструкций, стены из сэндвич-панелей имеют относительно лёгкий каркас и тонкий профиль. Оконный блок здесь не несёт нагрузки от кладки, поэтому крепёж выполняют к несущим элементам каркаса или к самому листу панели с распределением усилия через подкладки.
Ещё одна особенность — многослойность панели. Утеплитель внутри не должен контактировать с влагой, поэтому узлы примыкания окна к стене обязательно защищают мембранами и уплотнителями. Без этого пар и конденсат разрушают теплозащитный слой и снижают срок службы конструкции.
Начинать монтаж следует после полной сборки панелей и герметизации швов. Окна лучше устанавливать в сухую погоду и фиксировать раму к каркасу с шагом крепежа, который рекомендует завод-изготовитель. Все работы по устройству светопрозрачных конструкций удобно вести параллельно с общей технологией монтажа сэндвич-панелей.

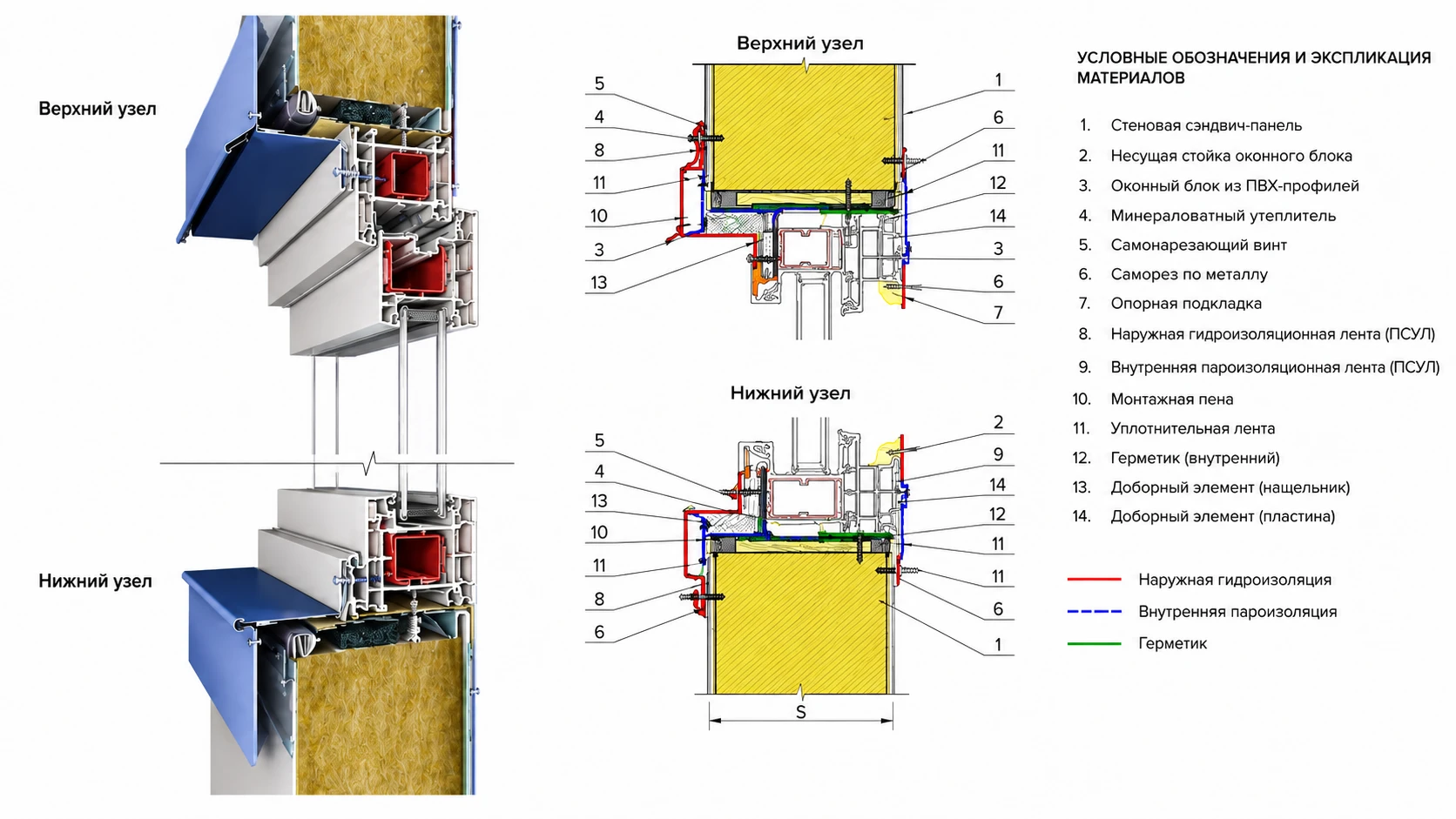

Узел монтажа окон в сэндвич-панелях
Узел примыкания окна к сэндвич-панели — это совокупность крепления, теплоизоляции и герметизации в месте стыка. От его качества зависит герметичность и холод в помещении. Ниже разберём два главных этапа устройства узла.
Подготовка проёма
Перед установкой окна проём очищают от пыли, остатков пены и мусора, проверяют геометрию. Идеально, чтобы проём был прямоугольным, с отклонением диагоналей не более 3–5 мм. Если каркас деформирован, его выравнивают доборными элементами.
Важно оставить зазор между рамой и панелью — обычно 20–40 мм по периметру. Он нужен для компенсации температурных расширений металла и полиуретановой пены. На этом этапе подготавливают и несущие элементы, к которым будет крепиться рама: закладные, брус или направляющие профиль.
Гидро- и пароизоляция
Со стороны улицы узел закрывают гидроизоляционной лентой или паропроницаемой мембраной, которая отводит влагу наружу и не даёт ей попасть внутрь. Со стороны помещения устанавливают пароизоляционный слой, препятствующий проникновению водяного пара в утеплитель.
Мембраны наклеивают на чистую сухую поверхность с нахлёстом внахлёст и выводят на раму и панель с запасом. Стыки проклеивают специальным скотчем. Правильно выполненная гидро- и пароизоляция — главная защита узла примыкания от промерзания и конденсата.
Какие окна подходят для сэндвич-панелей
Для зданий из сэндвич-панелей подходят ПВХ-профили, алюминиевые и стальные оконные системы. Выбор зависит от назначения помещения, размеров проёма и климатических нагрузок.
ПВХ-окна — универсальный вариант для жилых и тёплых производственных помещений, хорошо держат тепло и доступны по цене.
Алюминиевые системы — лёгкие и долговечные, подходят для больших светопрозрачных конструкций, часто с терморазрывом.
Стальные окна — прочные, используются для технических зданий, складских и промышленных объектов.
Важно, чтобы ширина коробки окна согласовывалась с толщиной стены из сэндвич-панелей. Для глухих окон и окон с одной створкой подойдут стандартные системы; для больших проёмов лучше рассчитать конструкцию вместе с поставщиком. Крепёж подбирают под тип каркаса, на который опирается рама.
Толщина сэндвич-панелей для оконных откосов
Откосы — это внутренняя поверхность проёма вокруг окна. Их обшивают сэндвич-панелями, чтобы закрыть утеплитель, выровнять плоскость и защитить узел примыкания. Толщина панелей для откосов обычно меньше, чем у стеновых: подойдут панели 20–50 мм в зависимости от ширины проёма.
Чем шире откос, тем толще панель нужна для жёсткости. Для стандартных оконных проёмов чаще используют листы 20–30 мм, для широких откосов — 40–50 мм. Точный размер лучше согласовывать с производителем, учитывая глубину установки окна и диаметр крепежа. Подробнее о параметрах листов можно посмотреть в размерах сэндвич-панелей.
Как крепить сэндвич-панели на откосы окна
Крепление панелей на откосы выполняют после установки окна, герметизации узла примыкания и высыхания монтажной пены. Разберём последовательность действий по шагам.
Шаг 1. Подготовьте откос
Очистите поверхность, удалите излишки пены заподлицо и закрепите гидро- и пароизоляцию. Ещё раз проверьте, что узел примыкания закрыт мембранами.
Шаг 2. Разметьте и нарежьте панели
Замерьте ширину и высоту откосов, отметьте линии реза. Панель нарезают по размеру с запасом 10–15 мм, чтобы подогнать по месту. Рез выполняйте аккуратно, не повреждая защитное покрытие.
Шаг 3. Зафиксируйте панель
Нанесите клей-герметик или используйте механический крепёж (саморезы с шайбой) к каркасу. Начинайте с углов, шаг крепежа — 200–300 мм. Не перетягивайте винты, чтобы не продавить облицовку.
Шаг 4. Загерметизируйте стыки
Между панелью и рамой, а также в углах нанесите силиконовый герметик. Это защитит стыки от влаги и придаст узлу законченный вид.
Таблица подготовки к монтажу
Перед началом работ соберите нужные материалы и инструменты. Ниже — базовый комплект для установки окна и обшивки откосов.
Таблица подготовки материалов и инструментов для монтажа окон в сэндвич-панелях
Материал / инструмент | Назначение | Примечание |
|---|---|---|
Гидроизоляционная лента / паропроницаемая мембрана | Защита узла примыкания от влаги со стороны улицы | Клеится на чистую сухую поверхность с нахлёстом |
Пароизоляционный материал | Барьер от водяного пара со стороны помещения | Устанавливается с внутренней стороны |
Монтажная пена | Заполнение зазора между рамой и панелью | Зазор 20–40 мм по периметру |
Саморезы с шайбой / крепёж | Фиксация рамы и панелей откосов к каркасу | Шаг крепежа 200–300 мм, подбирается под каркас |
Силиконовый герметик | Герметизация стыков между панелью и рамой | Заполняет технологический зазор 5–10 мм |
Специальный скотч для стыков | Проклейка стыков мембран | Обеспечивает герметичность узла |
Уровень, рулетка, нож | Контроль геометрии, разметка и подгонка | Проверка вертикали, горизонтали, диагоналей |
Шуруповёрт, режущий инструмент по металлу | Крепёж и нарезка сэндвич-панелей под откосы | Рез аккуратный, без повреждения покрытия |
Комплект корректируется под конкретный объект: для жилых зданий нужны более толстые откосы и усиленная изоляция, для технических помещений достаточно базовой защиты.
Частые ошибки при монтаже окон в сэндвич-панелях
Ошибка 1. Крепление рамы без зазора. Перекос и деформация профиля возникают из-за отсутствия компенсационного зазора и монтажных пластин.
Ошибка 2. Пропуск пароизоляции. Пар проникает в утеплитель, вызывает конденсат и промерзание узла. Пароизоляция обязательна со стороны помещения.
Ошибка 3. Излишняя затяжка крепежа. Саморезы продавливают облицовку и нарушают герметичность. Затягивайте до лёгкого контакта.
Ошибка 4. Неправильная толщина откосов. Слишком тонкая панель прогибается, слишком толстая усложняет крепёж и закрывает проём.
Ошибка 5. Герметизация по грязной поверхности. Стыки на клей держатся плохо, появляются щели. Перед нанесением очищайте и обезжиривайте места стыков.
Чек-лист проверки результата
После завершения работ проверьте качество по списку:
Проём подготовлен. Геометрия в норме, зазоры под раму оставлены.
Изоляция выполнена. Гидро- и пароизоляция проложены, стыки проклеены.
Рама закреплена. Крепёж к каркасу, без перекосов, шаг соблюдён.
Пена запенена. Полость заполнена без пустот, излишки обрезаны.
Откосы обшиты. Панели зафиксированы, стыки загерметизированы.
Проверена герметичность. Нет сквозняков и щелей по периметру.
Итоги: как выполнить монтаж окон в сэндвич-панелях без ошибок
Монтаж окон в сэндвич-панелях — посильная задача, если соблюдать последовательность: подготовка проёма, устройство гидро- и пароизоляции, правильное закрепление рамы, обшивка откосов и герметизация стыков. Главное внимание уделите узлам примыкания — именно там чаще всего возникают промерзание и конденсат.
При выборе панелей для откосов ориентируйтесь на толщину 20–50 мм в зависимости от ширины проёма, а крепеж подбирайте под тип каркаса. Если сомневаетесь в своих силах или нужен точный расчёт материалов, лучше обратиться к специалистам по монтажу: так вы избежите дорогостоящих переделок.
Часто задаваемые вопросы
Можно ли установить окно в сэндвич-панель самостоятельно?
Да, при наличии опыта и правильных материалов. Главное — корректно подготовить проём, выполнить гидро- и пароизоляцию узла примыкания и закрепить раму к каркасу. Если опыта нет, лучше доверить монтаж специалистам, чтобы избежать промерзания и конденсата.
Какие окна подходят для зданий из сэндвич-панелей?
Подходят ПВХ-, алюминиевые и стальные оконные системы. Выбор зависит от назначения помещения и размеров проёма. Для жилых помещений чаще берут ПВХ-профили, для технических и промышленных зданий — алюминий или сталь.
Какую толщину сэндвич-панели выбрать для откосов окна?
Для откосов обычно используют панели толщиной 20–50 мм. Чем шире откос, тем толще нужна панель для жёсткости. Точный размер лучше согласовать с производителем с учётом глубины установки окна и типа крепежа.
Какие ошибки чаще всего допускают при монтаже?
Самые частые ошибки — крепление рамы без компенсационного зазора, пропуск пароизоляции, чрезмерная затяжка крепежа и герметизация по грязной поверхности. Они приводят к перекосам, промерзанию и появлению щелей.
Зачем нужна гидро- и пароизоляция узла примыкания?
Гидроизоляция защищает узел от влаги со стороны улицы, а пароизоляция не позволяет водяному пару из помещения проникать в утеплитель. Без них в узле скапливается конденсат, снижается теплозащита и сокращается срок службы конструкции.
